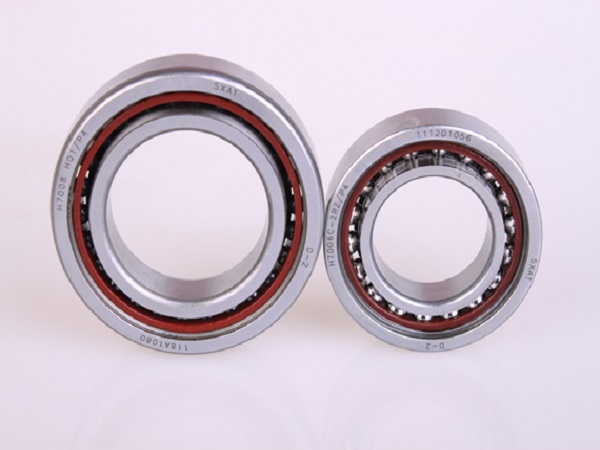

角接觸球軸承是精密機床、高速電機、精密儀器等高精度機械設備大量采用的軸承。角接觸球軸承的凸出量是指對單個軸承施加預載荷后，軸承同一端面處內圈端面凸出外圈端面的距離。角接觸球軸承凸出量是影響軸承使用性能的重要參數，凸出量值的測量是組配過程必要的程序，需配置專門儀器進行測量。那么，大家知道角接觸球軸承凸出量測量方法有哪些嗎？宇耐爾小編今天就為大家進行了詳細的總結，下面一起來了解一下吧。
　　

　　一、氣動加壓測量

　　
　　大批量生產組配角接觸球軸承的廠家大都采用氣動加壓測量方法，測量凸出量要經過以下基本步驟：
　　
　　將氣源打開、電源合閘，按需要的工作狀態調整好各氣路元件，將基準件裝入心軸進入測量位置，施加所需負荷，調整好測量表基準值后，取下基準件。將被測軸承裝入心軸，以外圈基準端面定位，在內圈下端面施加規定的垂直端面的軸向力(即測量負荷)。測量內圈非基準端面對外圈基準端面相對高度差，通過旋轉主軸測出凸出量的值和小值。

　　二、杠桿加壓測量

　　
　　少量生產或小型組配角接觸球軸承的廠家多采用杠桿加壓測量方法，測量凸出量要經過以下基本步驟：
　　
　　按測量負荷調整配重位置，將基準件裝入心軸進入測量位置，啟動杠桿施加所需負荷，調整好測量表基準值后，取下基準件。將被測軸承裝入心軸，以外圈基準端面定位，在內圈下端面由杠桿施加垂直端面的軸向力(即測量負荷)。測量內圈非基準端面對外圈基準端面相對高度差，通過旋轉心軸測出凸出量的值和小值。測量的軸承凸出量值要按編號記錄，供軸承組配使用。
　　

　　三、代用儀器測量

　　
　　偶爾生產組配角接觸球軸承的廠家在不具備測量儀器的情況下。常常采用代用儀器測量。在加工一種較大型串聯組配角接觸球軸承時就采用代用儀器進行凸出量測量，方法如下：
　　
　　將基準件裝人儀器定位心軸進人測量位置，調整好測量表使基準值指針為0，取下基準件。將被測軸承裝人定位心軸，以內圈下端面定位，在外圈基準端面施加垂直端面的軸向力(即測量負荷套)，以外圈非基準端面為測量點，通過旋轉心軸測出凸出量的值和小值。測量內圈非基準端面對外圈基準端面相對高度差f。內圈基準端面對外圈非基準端面相對凸出量δ=C+f-B。采用代用儀器測量軸承凸出量時，代用儀器可用改進后的端擺儀器或高度測量儀。
　　

　　以上就是關于角接觸球軸承凸出量測量方法的介紹，希望能對大家有所幫助。對不同類型的組配軸承，不同條件下可有不同的凸出量測量方法認真有效執行上述的凸出量測量方法，就能保證成品軸承達到“組配角接觸球軸承技術條件”要求。洛陽宇耐爾精密軸承有限公司生產精密角接觸球軸承，產品質量好，應用范圍廣，歡迎有意者留言或致電咨詢。
