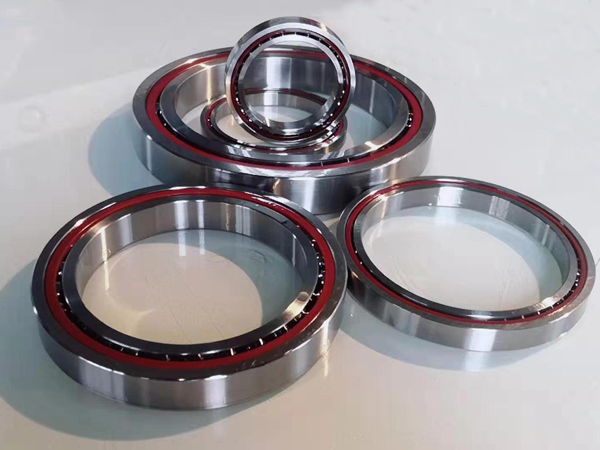

在各種機床主軸、精細化工機械中都有角接觸球軸承的身影，它主要起到承受軸向負荷的作用。但是單列角接觸球軸承只能承受一個方向，如果是雙列角接觸球軸承就可以在兩個方向位移，下面就由宇耐爾小編為您介紹一下角接觸球軸承種類大全。
　　

　　一、單列角接觸球軸承

　　

　　1、分離型角接觸球軸承

　　分離型角接觸球軸承的代號為S70000，其外圈滾道邊沒有鎖口，可以與內圈、保持架、綱球組件分離，因而可以分別安裝。這類多為內徑小于10mm的微型軸承，用于陀螺轉子、微電動機等對動平衡、噪聲、振動、穩定性都有較高要求的裝置中。
　　

　　2、非分離型角接觸球軸承

　　
　　非分離型角接觸球軸承的套圈溝道有鎖口，所以兩套圈不能分離，按接觸角分為三種：①接觸角α=40°，適用于承受較大的軸向載荷；②接觸角α=25°，多用于精密主軸軸承；③接觸角α=15°，多用于較大尺寸精密軸承。
　　

　　3、任意配對角接觸球軸承

　　
　　可供任意配對的單列角接觸球軸承經特殊加工，可以兩個背靠背、兩個面對面或兩個串聯等任意方式組合，配對組合的軸向間隙可根據需要選擇，后置代號CA表示軸向間隙較小，CB表示軸向間隙適中，CC表示軸向間隙較大。配對的軸承也可按使用要求配置成有預過盈的軸承，并以后置代號GA、GB、GC表示。GA表示配對后有較小的預過盈；GB表示配對后有中等預過盈；GC表示配對后有較大的預過盈。
　　

　　二、雙列角接觸球軸承

　　
　　以徑向負荷為主的徑、軸向聯合負荷，也可承受純徑向負荷，除串聯式配置外，其他兩配置均可承受任一方向的軸向負荷。在承受徑向負荷時，會引起附加軸向力。因此一般需成對使用，做任意配對的軸承組合，成對安裝的軸承按其外圈不同端面的組合分為：背對背配置、面對面配置、串聯配置（也稱：O型配置、X型配置、T型配置）三種類型。
　　

　　1、背對背配置

　　
　　背對背配置后置代號為DB（如70000/DB），背對背配對的軸承的載荷線向軸承軸分開?？沙惺茏饔糜趦蓚€方向上的軸向載荷，但每個方向上的載荷只能由一個軸承承受。背對背安裝的軸承提供剛性相對較高的軸承配置，而且可承受傾覆力矩。
　　

　　2、面對面配置

　　
　　面對面配置代號為DF（如70000/DF），面對面配對的軸承的載荷線向軸承軸匯合。可承受作用于兩個方向上的軸向載荷，但每個方向上的載荷只能由一個軸承承受。這種配置不如背對背配對的剛性高，而且不太適合承受傾覆力矩。這種配置的剛性和承受傾覆力矩的能力不如DB配置形式，軸承可承受雙向軸向載荷；
　　

　　3、串聯配置

　　
　　串聯配置代號為DT（如70000/DT），串聯配置時，載荷線平行，徑向和軸向載荷由軸承均勻分擔。但是，軸承組只能承受作用于一個方向上的軸向載荷。如果軸向載荷作用于相反方向，或如果有復合載荷，就必須增加一個相對串聯配對軸承調節的第三個軸承。這種配置也可在同一支承處串聯三個或多個軸承，但只能承受單方向的軸向載荷。通常，為了平衡和限制軸的軸向位移，另一支承處需安裝能承受另一方向軸向載荷的軸承。
　　
　　以上就是對于角接觸球軸承種類大全的介紹，一般情況下角接觸球軸承都是成對安裝的，可以同時承受兩個方向的負荷，可以有相對位移，方便生產需要。洛陽宇耐爾生產各種類型的角接觸球軸承，可生產加工軸承直徑從8mm到800mm的超精密軸承，歡迎您留言告訴我們您的需求或致電咨詢，我們將會有工程師為您解答。
